Bohrkernextension Pro
Erfassung, Aufbereitung und Visualisierung von Bohrungs- und Schichtdaten in Autodesk Civil 3D.
Die Bohrkernextension Pro stellt Bohraufschlüsse und Bodenschichten in Autodesk Civil 3D dar. Aus den Daten Ihrer Bohrkerne erzeugen und visualisieren Sie Bodenprofile – als 2D- und 3D-Bohrkerne, Schichten (DGMs), Höhenpläne, Zaundiagramme und Volumenkörper – und erstellen das streng genormte CSV-Format des Geotechnical Module komfortabel, statt es mühsam von Hand aufzubereiten.
Beliebige CSV-Quellen lassen sich mit manueller Zuordnung der Spaltenüberschriften einlesen, Trennzeichen konvertieren und überflüssige Zeilen entfernen. Auch die Höhenermittlung aus einem DGM und die Höhenkorrektur um einen festen Faktor sind möglich. Die zentrale, MS-Access-basierte Projektdatenverwaltung hält alle Aufschlüsse, Schichten und Darstellungsthemen an einem Ort.
- Bohraufschlüsse und Bodenschichten in Autodesk Civil 3D darstellen
- Beliebige CSV-Formate mit manueller Spaltenzuordnung einlesen
- Höhen aus einem DGM ermitteln und korrigieren
- Export in das vom Geotechnical Module benötigte CSV-Format

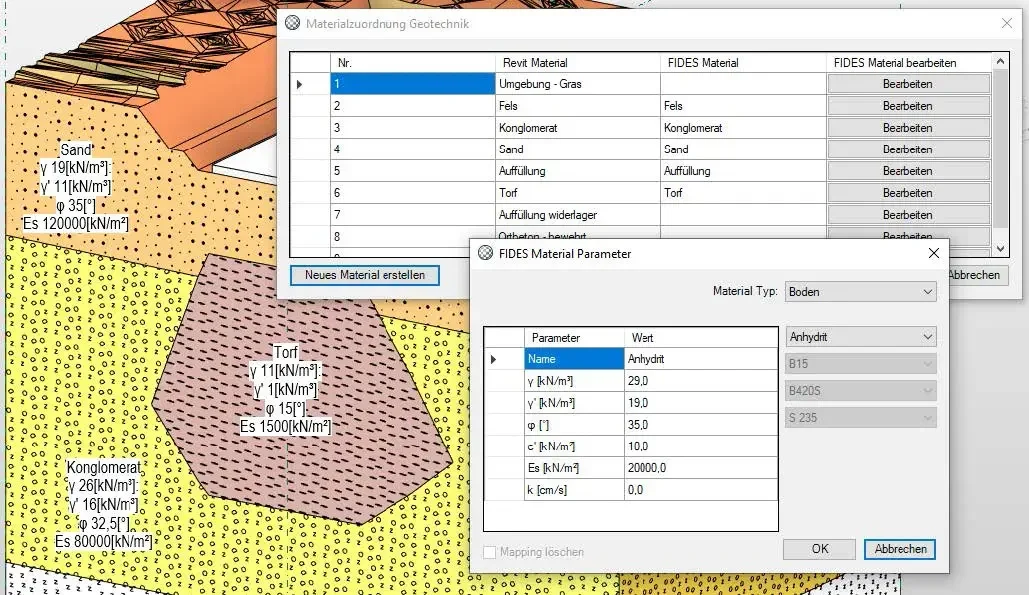

Warum Bohrkernextension Pro?
- Geotechnical-Modul-Funktionen nutzen – auch ohne das Autodesk Geotechnical Module
- Normgerechte Darstellung mit den CADSYS-Schraffuren gemäß DIN 4023
- Beliebige CSV-Quellen statt starrer Formate – mit manueller Spaltenzuordnung
- Höhen automatisch aus dem DGM ermitteln und um einen festen Faktor korrigieren
- Koordinatenfilter: ein großes Projekt in Unterprojekte aufteilen und in einer gemeinsamen Projektdatenbank verwalten
- Zentrale Projektablage und zentrale Konfiguration im Team
- Schnittstellen zu GeODin, GGU-Stratig, FIT (FIDES) und Borehole.ML
Funktionsumfang
Die Bohrkernextension Pro deckt den gesamten Weg von der CSV-Quelle bis zum genormten Geotechnical-Export und der Visualisierung in Autodesk Civil 3D ab:
Daten bearbeiten, Import & Export
- Beliebiges CSV-Format mit manueller Spaltenzuordnung einlesen
- Dezimal- und Spaltentrennzeichen konvertieren
- Überflüssige Zeilen löschen
- Koordinatentransformation – intern (Civil 3D) und extern
- Höhenermittlung aus DGM, Höhenkorrektur um festen Faktor
- Export in das Geotechnical-Module-CSV-Format (drei Dateien)
Import-Möglichkeiten
- Beliebige und Geotechnical-Module-kompatible CSV-Dateien
- Borehole.ML Version 3 (XML-Austauschformat)
- GeODin / SEP3 (MDB) – mit selbstlernender Feldzuordnung
- GGU-Stratig (BIM-Export)
- Lokationspunkte aus Civil-Punkten übernehmen
- Import des Grundwassers aus GeODin und GGU-Stratig
Erfassen & Bearbeiten
- Lokation, Schichten sowie Orientierung/Neigung bearbeiten
- Einzeln oder mehrere Lokationen/Schichten gleichzeitig setzen
- Manuelle Erfassungsunterstützung mit Filter- und Wildcard-Suche
- Aufschluss-Harmonisierung und Konsolidierung – Linsen bilden sich automatisch
- Finale Tiefe automatisch aus den Schichten aktualisieren
Generierung in Civil 3D
- 2D- und 3D-Bohrkerne (mit einstellbarem Versatz und Führungslinie)
- Schichten als DGMs, dynamische Höhenpläne, Zaundiagramme, Volumenkörper
- Überhöhte Darstellung – Dicken/Volumina in den Property Sets korrekturgerechnet
- Generierung der Legende gemäß Darstellungsthema
- Virtuelle Bohrkerne entlang Trasse, als Linse oder frei platziert
Darstellung & Konfiguration
- CADSYS-Schraffuren gemäß DIN 4023 in AutoCAD integriert
- Mehrere Darstellungsthemen pro Projektdatei, frei bearbeitbar
- Autodesk Civil 3D Property Sets über PropertySets-Gruppen konfigurierbar
- Zentrale Konfigurationsdatei für alle Arbeitsplätze
- Export nach FIT (LandXML) für die FIDES Infrastructure Toolbox
So arbeiten Sie mit der Bohrkernextension Pro
Von der Rohdatei bis zum fertigen Bodenprofil in drei Schritten:
- Einlesen – beliebige CSV-Dateien, Borehole.ML (XML), GeODin / GGU-Stratig oder Lokationspunkte aus Civil-Punkten übernehmen; Spaltenüberschriften manuell zuordnen. Per Koordinatenfilter lassen sich Teilbereiche gezielt importieren.
- Aufbereiten – Trennzeichen konvertieren, überflüssige Zeilen löschen, Koordinaten transformieren, Höhen aus dem DGM ermitteln und korrigieren; Lokationen und Schichten einzeln oder gesammelt bearbeiten, harmonisieren und konsolidieren.

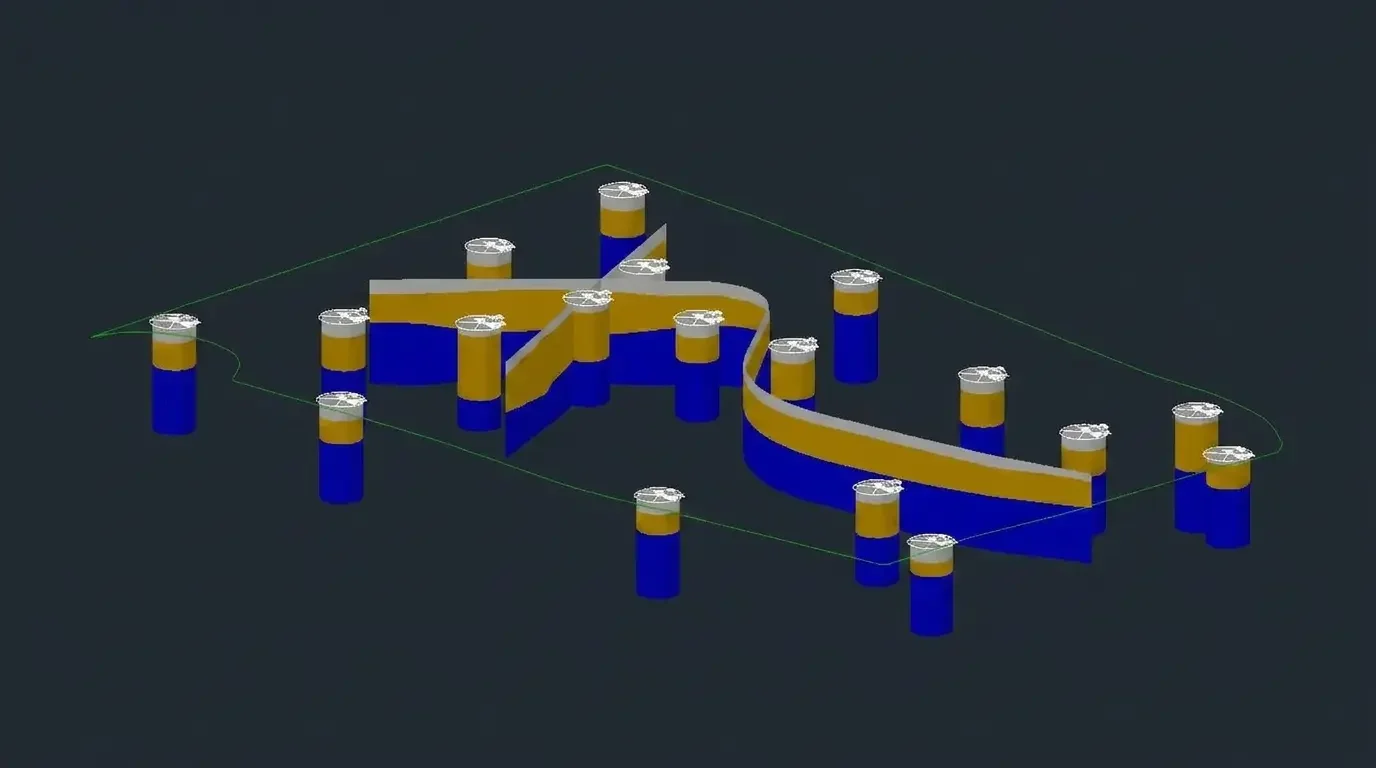

- Exportieren & Darstellen – Export in das genormte Geotechnical-Module-CSV-Format (drei Dateien) und Visualisierung der Bohraufschlüsse und Bodenschichten direkt in Autodesk Civil 3D – als 2D-/3D-Bohrkerne, DGMs, Höhenpläne, Zaundiagramme und Volumenkörper.
Unterstützte Formate
- Beliebige CSV-Formate
- Geotechnical-Module-kompatible CSV-Formate
- Borehole.ML als XML-Austauschformat
- GeODin / SEP3 (MDB-Dateien)
- GGU-Stratig (BIM-Export)
- Export: Geotechnical-Module-CSV sowie LandXML (FIT / FIDES)
Systemvoraussetzungen & Versionen
- Autodesk Civil 3D bzw. Geotechnical Module / Geotechnical Modeler
- Unterstützte Releases: 2021, 2022, 2023, 2024, 2025, 2026 und 2027
- Für die Projektdatenverwaltung: MS Access 64-Bit oder das entsprechende 64-Bit-Redistributable Kit
- Installation in „C:\Program Files\Autodesk\ApplicationPlugins" (administrative Rechte erforderlich)
- PC-gebundene Autorisierung; alternativ Netzlizenz-Server
30 Tage kostenlos testen. Bei einer Erstinstallation lässt sich ein bis zu 30-tägiger Testzeitraum aktivieren.
