3D Model Inspector
Garantiert fehlerfreie und einheitliche Inventor-Modelle auf Knopfdruck.
Der 3D Model Inspector prüft Autodesk Inventor-Bauteile (IPT), Baugruppen (IAM) und Zeichnungsableitungen (IDW/DWG) automatisch auf Abweichungen von Ihren firmenspezifischen Konstruktionsrichtlinien – direkt im laufenden Inventor-Prozess, bevor Fehler in nachgelagerte Prozesse wandern.
- Optionale, rekursive Prüfung aller zugehörigen Komponenten und Unterstrukturen
- Prüfergebnisse klar klassifiziert als Fehler, Warnung oder Hinweis
- Strukturierter Prüfreport mit optionalem Hyperlink auf eigene CAD-Richtlinien
- Anpassbare, umschaltbare Konfigurationsdatei für projekt- oder kundenbezogene Standards
- Geprüfte Modelle werden mit Prüfstempel in benutzerdefinierten iProperties versehen
Warum 3D Model Inspector?
- Optimale Unterstützung für Konstrukteure in allen Phasen der Modell-Entwicklung
- Sicherheit und Unterstützung beim Inventor-Einstieg
- Garantierte Sicherstellung einheitlicher Standards im Konstruktions-Team
- Enorme Zeitersparnis durch Wegfall aufwändiger, manueller Modellüberprüfung
- Reduzierung teurer Nacharbeiten durch frühzeitiges Erkennen von Fehlerquellen
- Komfortable Batchprüfung des vorhandenen Datenbestandes
- Geregelter Datenaustausch mit Zulieferern und Lieferanten
- Automatisch generierte Prüfdokumente zur Unterstützung des Qualitätsmanagements
- Workflow-Unterstützung von Freigabemechanismen in EDM/PDM-Systemen
- Signifikante Verbesserung der Datenqualität – Amortisation in kürzester Zeit
Vault-Erweiterung: Freigabe nur für geprüfte Modelle
Mit der optionalen Vault-Erweiterung wird das Prüfergebnis des 3D Model Inspector Teil Ihres Freigabeprozesses in Autodesk Vault:
- Prüfen – Das Add-In prüft das Bauteil in Inventor und versieht es mit dem Prüfstempel in den iProperties.
- Einchecken – Der Konstrukteur checkt das geprüfte Modell wie gewohnt in Vault ein – der Prüfstatus wandert mit.
- Freigeben – Bei der Freigabe in Vault greift der Anwender direkt auf das dokumentierte Prüfergebnis zurück: Freigegeben wird nur, was nachweislich geprüft ist – auch ohne geöffneten Inventor.
Ein Muss für jeden Inventor-Anwender, der auch Vault im Einsatz hat: Konstruktion und Freigabe arbeiten mit demselben, belastbaren Prüfstatus. Die Vault-Erweiterung wählen Sie oben in der Kauf-Box einfach je Vault-Arbeitsplatz hinzu.
3D Model Inspector im Einsatz
Sehen Sie das Add-In direkt im laufenden Autodesk Inventor: Prüfung auf Knopfdruck, klar klassifizierte Ergebnisse (Fehler / Warnung / Hinweis) und der strukturierte Prüfreport – ohne den Konstruktionsprozess zu verlassen.
Version 2019.1 · Add-In-Variante
Funktionsumfang
Der 3D Model Inspector prüft Inventor-Modelle in mehreren Kategorien – konfigurierbar auf Ihre Unternehmensstandards:

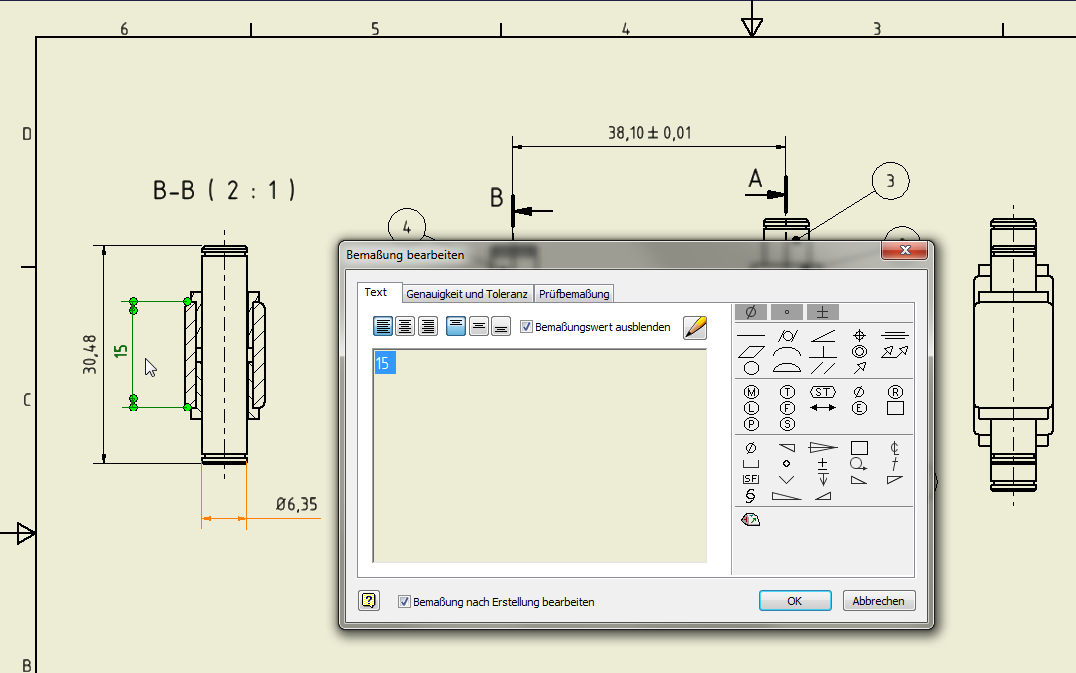

Struktur & Aufbau
- Undefinierte / redundante Skizzen
- Adaptivität & Freiheitsgrade
- Überschriebene Bemaßungen
- Modellkomplexität
- Bauteil-Fixierung in Baugruppen
- Inkonsistente Abhängigkeiten

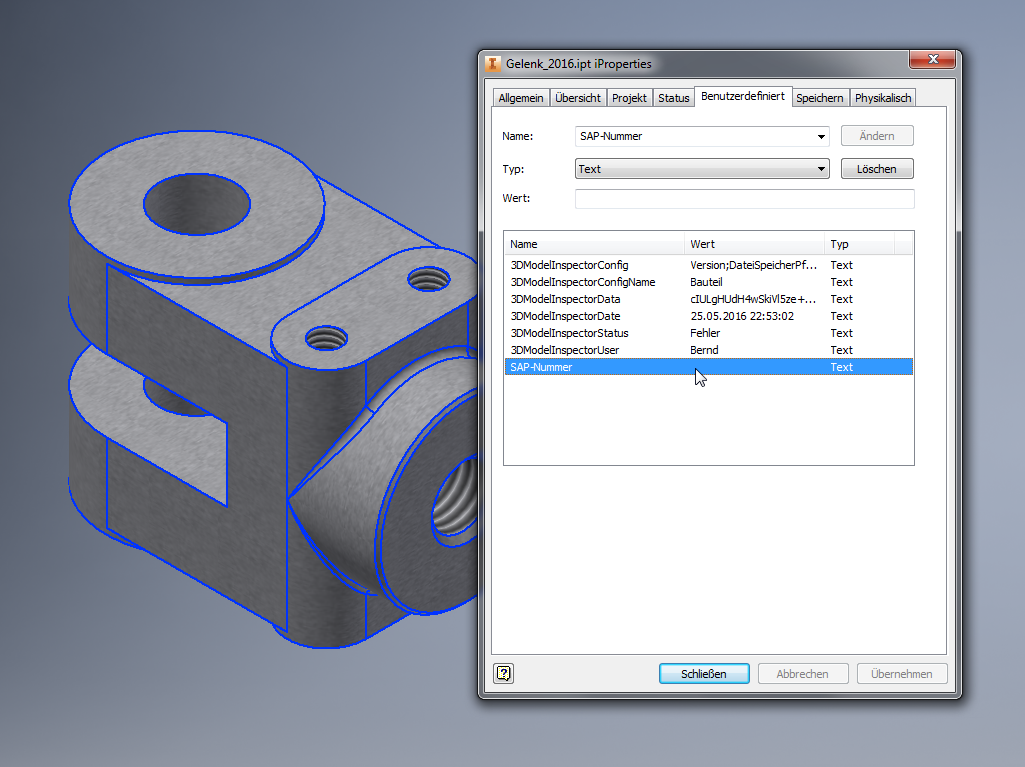

iProperties & Metadaten
- Vollständigkeit der iProperties
- Werteprüfung gegen erlaubte Vorgaben
- Benutzerdefinierte Eigenschaften
- Prüfstempel in iProperties

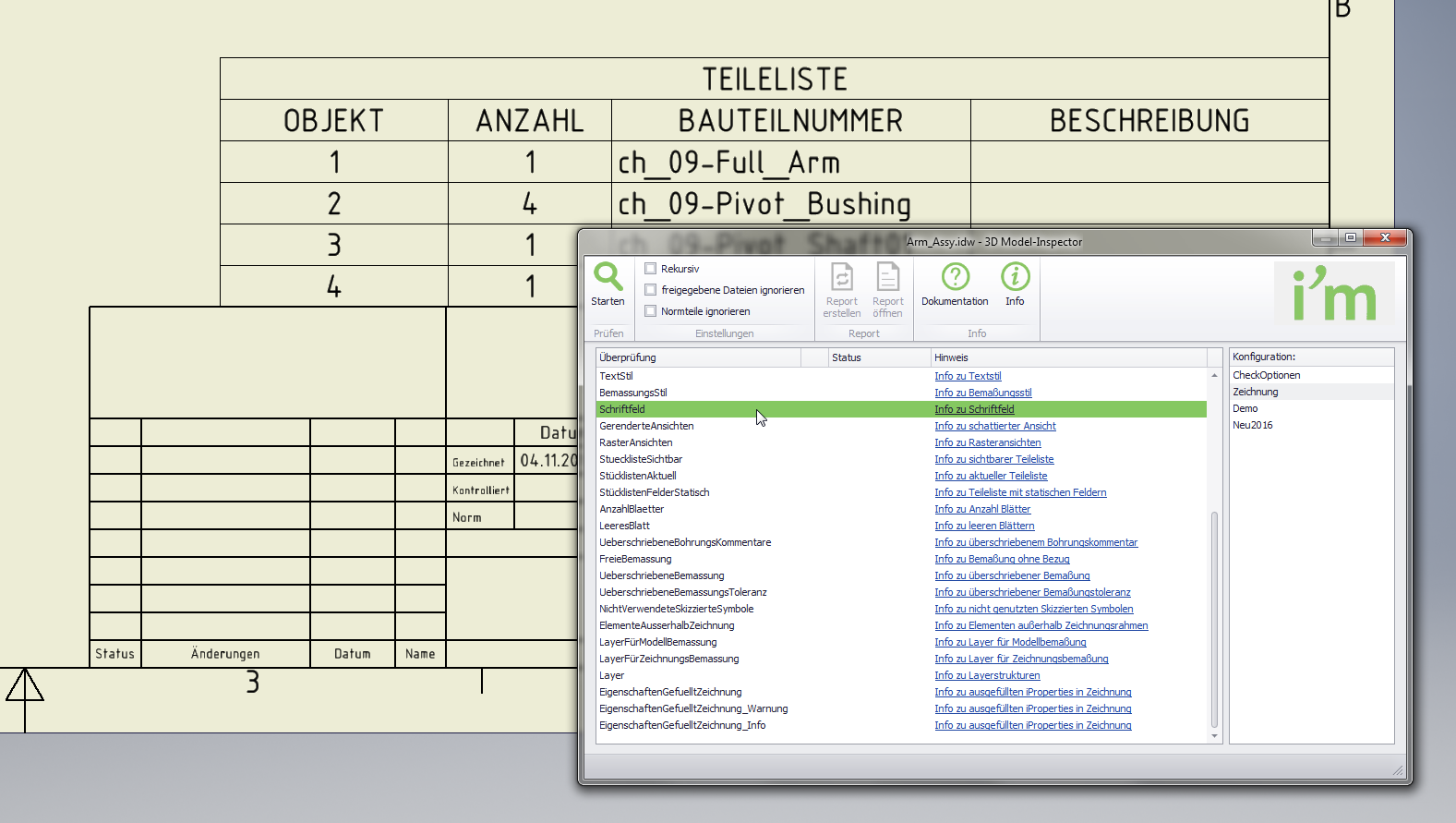

Ressourcen & Zeichnung
- Verwendete Schriftköpfe
- Text- und Bemaßungsstile
- Ungelöste Referenzen
- Schriftfelder

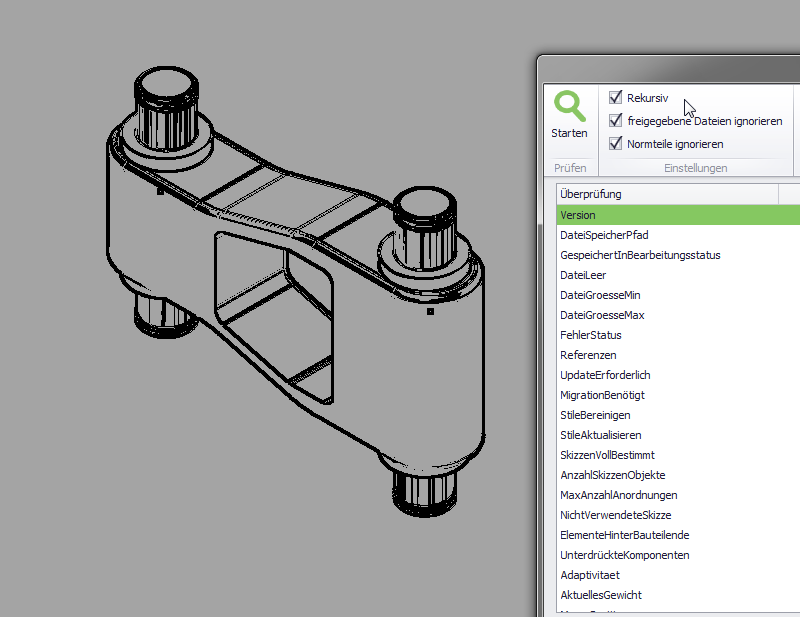

Prüfverhalten & Ergebnis
- Rekursive / nicht-rekursive Prüfung
- Klassifizierung: Fehler / Warnung / Hinweis
- Hyperlinks zu CAD-Richtlinien im Report
- Konfigurierbarer Prüfumfang
Prüfregeln konfigurieren: der ConfigWizard
Der ConfigWizard führt Schritt für Schritt durch die Prüfkonfiguration: Prüfungen aktivieren, Sollwerte hinterlegen und Verstöße als Fehler, Warnung oder Hinweis klassifizieren – ganz ohne Handarbeit in der Konfigurationsdatei. So entstehen umschaltbare Prüfstandards für Projekte, Kunden oder Abteilungen.
Version 2020.1 · ConfigWizard
Versionen & Einsatzmöglichkeiten
- Add-In (Standard) – Direkte Prüfung im laufenden Inventor: einzelne Bauteile oder komplette Baugruppen rekursiv prüfen, auf Knopfdruck und ohne den Konstruktionsprozess zu verlassen. Als Floating Licence flexibel im gesamten Konstruktions-Team nutzbar.
- Vault-Erweiterung (optional) – Bringt das Prüfergebnis des Add-Ins in den Freigabeprozess von Autodesk Vault: Freigaben stützen sich auf den dokumentierten Prüfstatus. Je Vault-Arbeitsplatz zubuchbar – Details im Abschnitt weiter oben.
Interesse am 3D Model Inspector?
Fordern Sie ein unverbindliches Angebot an – unser Team meldet sich zeitnah bei Ihnen.
Angebot anfragen
